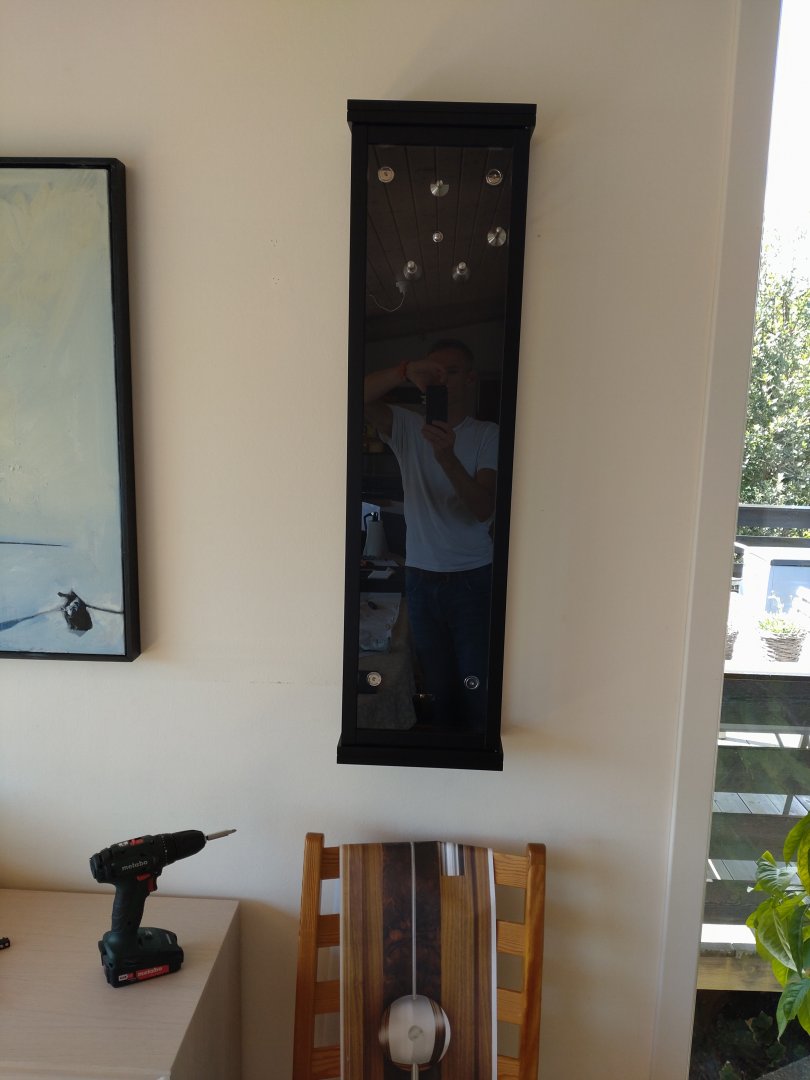

Da er vi i gang med sommerens selvbygg. Kassen er montert og hengt på veggen. Den henger på en kraftig bolt, midt bak urskiven, så jeg måtte justere plasseringen litt for å finne en stender i veggen.

Pakkliste med romnummer for alle deler.

Kassen i deler.

Montert.

Pillarer til verket, pendel og lodd.

Her henges verket på etter det er ferdigmontert.

Satser på å få montert pendelen i ettermiddag.



[chrbir]

Pendelen i deler: 2 kg dobbelsylinder, stang i invar-legering, kompensasjonssylinder med litt høyere termisk ekspansjonskoeffisient enn stangen, barometer som flytter tyngdepunktet når lufttrykk og -motstand øker, vektbord for lodd til finregulering.

Kassen henges opp og justeres loddrett før den festes.

Pendelen henger i to tynne bladfjærer i stål.

'Beat adjuster' og barometer.

Da er det klart for å begynne på urverket i morgen.



[reldor]

Så kult !
Gleder meg til å se fremgangen.



[chrbir]

Startet på selve urverket i dag. Alle deler er godt merket og passer perfekt der de skal.

Fortsetter i ettermiddag hvis det er tid.



[chrbir]

View this content on Instagram

View this content on Instagram



[chrbir]

Hele verket montert bortsett fra ankeret.

Ankeret kommer med palettene ferdig justert.

Fire små oljedråper til lagrene og palettene på ankeret.

Skive og bezel skrus sammen og monteres.



[SantaMonica]

Skikkelig gøy å følge prosessen steg for steg



[bangiman]

Takk som deler!

Fikk du med alt av nødvendig verktøy og oljer, eller er dette ustyr du måtte kjøpe i tillegg? Fulgte det i så fall med en liste over hva som måtte kjøpes inn?



[chrbir]

Takk som deler!

Fikk du med alt av nødvendig verktøy og oljer, eller er dette ustyr du måtte kjøpe i tillegg? Fulgte det i så fall med en liste over hva som måtte kjøpes inn?

Alt nødvendig verktøy, en liten sprøyte med olje og et par hansker følger med. Det var bare å rydde halve stuebordet og sette i gang. Jeg gjorde arbeidet i små porsjoner over fire-fem dager og brukte vel 6-7 timer til sammen. Det eneste jeg brukte av eget verktøy var drill til opphengsbolten og lokket fra en kaketine som støvlokk.

Manualen kan du lese her:
Das_Buch_zur_Uhr_M1.pdf



[chrbir]

Sjarmøretappen i dag - monterte først viserne.

Hele verket festes på de to kraftige pillarene som er boltet til kassen, og festes med to unbrakoskruer.

Loddet i wolfram har en imponerende tyngde. Det måler 11×5 cm og veier 3 kg. Det gir en gangreserve på 30 dager.

Etter å ha justert 'beat' er det bare å sveive opp loddet og synkronisere med et radiostyrt ur.

Nå skal den få gå uforstyrret til i morgen før jeg tar den første grovjusteringen av pendellengden.



[OddE]

Du er klar over at dette innebærer at det første Sunnmørske post-korona GTG helt åpenbart må bli hjemme hos deg?

Gratulerer med et fantastisk prydmøbel, forøvrig.



[reldor]

Helt konge
Ble veldig fristet , må nok spare litt nå



[bangiman]

Alt nødvendig verktøy, en liten sprøyte med olje og et par hansker følger med. Det var bare å rydde halve stuebordet og sette i gang. Jeg gjorde arbeidet i små porsjoner over fire-fem dager og brukte vel 6-7 timer til sammen. Det eneste jeg brukte av eget verktøy var drill til opphengsbolten og lokket fra en kaketine som støvlokk.

Manualen kan du lese her:
Das_Buch_zur_Uhr_M1.pdf

Takk for svar



[chrbir]

Du er klar over at dette innebærer at det første Sunnmørske post-korona GTG helt åpenbart må bli hjemme hos deg?

Gratulerer med et fantastisk prydmøbel, forøvrig.

Takk!
Det kan vel la seg ordne; ikke så lett å ta meg seg denne noe annet sted.



[OddE]

Takk!
Det kan vel la seg ordne; ikke så lett å ta meg seg denne noe annet sted.

-Om du vil stille den nøyaktig, kan jeg ta med de mest presise 'klokkene' mine - en HP Z3801A og en 5065A...

Ikke så veldig portable, de heller - men de rister ikke i stykker av en liten biltur...



[chrbir]

-Om du vil stille den nøyaktig, kan jeg ta med de mest presise 'klokkene' mine - en HP Z3801A og en 5065A...

Ikke så veldig portable, de heller - men de rister ikke i stykker av en liten biltur...

Presisjonen er 5/6 sek., så tror det holder med GPS-tid eller DCF77.



[chrbir]

Helt konge
Ble veldig fristet , må nok spare litt nå

Absolutt verdt det.



[chrbir]

Det første døgnet gikk den ca. + 80 sek. Da justerte jeg tilsvarende på pendellengden, før jeg reiste bort en ukes tid. I løpet av ni dager hadde den da gått - 8 sek, eller - 0,9 sek/døgn. Kortet inn pendelen ett knepp, så får vi se hvordan det utvikler seg den neste uken.

Heretter blir det nok finregulering med lodd. Akkurat nå står et av de største loddene (1 g) på vektbordet, og så kan jeg legge til og trekke fra i trinn på 1 mg etterhvert.



[chrbir]

Har ikke klart å registrere noe avvik de fire siste dagene, så får vi se når jeg kommer hjem igjen om ti dager.



[chrbir]

I løpet av 10 dager på egenhånd gikk den +0,3 sek/dag. Sattler anbefaler at den skal være mellom -1 og 0 sek/dag før man begynner å finregulere med lodd, så da gjorde jeg en minimal forlengelse av pendelen og lar den gå noen dager til.
